Ahşap işleme sektöründe yanlış seçilmiş bir toz toplama sistemi hem iş güvenliğini tehlikeye atar hem de enerji faturalarını gereksiz yere şişirir. Bu rehberde mobilya fabrikası, CNC router atölyesi ve MDF üretim hattı için doğru ahşap toz toplama sistemi seçiminin teknik kriterlerini adım adım ele alıyoruz.
Ahşap Tozu Neden Tehlikelidir?
Ahşap işlemeden çıkan ince toz partikülleri —özellikle MDF, kontrplak ve yapıştırılmış ahşap ürünlerinden kaynaklananlar— üç ayrı risk taşır:
- Sağlık riski: PM10 ve PM2.5 boyutundaki partiküller akciğerlere ulaşır. IARC, meşe ve kayın tozu için Grup 1 kanserojen sınıflandırması yapmıştır. Türkiye mevzuatında (tozla mücadele yönetmeliği) ahşap tozu için TWA limiti 2 mg/m³'tür.
- Yangın ve patlama riski: Ahşap tozu St1 patlama sınıfında yer alır. Havadaki konsantrasyon 40–50 g/m³'ü aştığında patlama tehlikesi oluşur. ATEX Direktifi kapsamında uygun ex-proof ekipman zorunludur.
- Makine ve ürün kalitesi: Filtresiz ortamlarda biriken toz CNC doğruluk değerlerini, freze bıçak ömrünü ve boya/vernik kaplama kalitesini doğrudan düşürür.
Önemli: MDF işlemede formaldehit içeren bağlayıcılar kullanılır. Bu nedenle MDF atölyelerinde standart filtre medyası yeterli değildir; kimyasal direnç özellikli PTFE kaplı veya aktif karbon destekli kartuş filtreler tercih edilmelidir.
Sistem Tiplerinin Karşılaştırması
Ahşap toz toplama için üç temel sistem tipi mevcuttur. Her birinin avantajları ve ideal kullanım alanları farklıdır:
| Sistem Tipi | Kaba Talaş | İnce Toz (MDF) | ATEX Uyumu | Bakım Kolaylığı | İdeal Kullanım |
|---|---|---|---|---|---|
| Siklon Ön Ayırıcı | ✓ Mükemmel | ✗ Yetersiz | Kısmi | Kolay | Kaba talaş + yonga ayrıştırma |
| Torba Filtre | ✓ İyi | Orta | Opsiyonel | Orta | Orta ölçek, genel ahşap |
| Kartuş Filtre | Kısmi | ✓ Mükemmel | ✓ Tam | Kolay (jet-pulse) | MDF, ince toz, ATEX ortam |
| Siklon + Kartuş (Kombine) | ✓ Mükemmel | ✓ Mükemmel | ✓ Tam | Kolay | Mobilya fabrikası, CNC hattı |

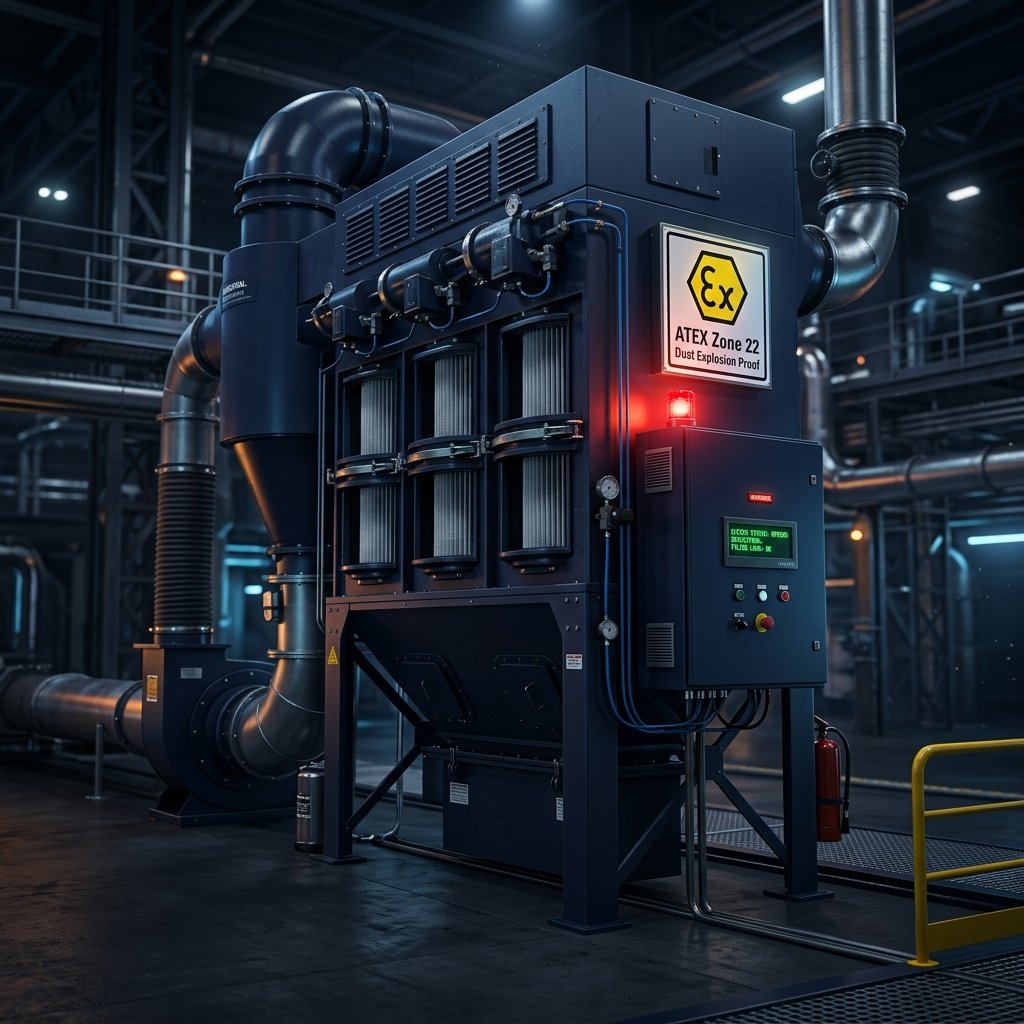

Mobilya fabrikaları ve CNC router hatları için en yaygın çözüm siklon ön ayırıcı + kartuş filtre kombinasyonudur. Siklon kısmı kaba talaşı ve büyük yongaları geri kazanım konteynerine yönlendirirken, kartuş filtre PM2.5 boyutundaki ince tozu %99,9 verimle tutar.
MDF atölyesi kuruyorken "standart" diye geçirilen torba filtre sistemleri genellikle 6 ayda tıkanır ve iş güvenliği ihlaliyle sonuçlanır. Doğru sistem seçimi başlangıçta %20 daha pahalıya gelse de 3 yılda kendini amorti eder.
Debi Hesabı: Ne Kadar Hava Çekmeniz Gerekiyor?
Ahşap toz toplama sisteminin en kritik parametresi hava debisidir (m³/h). Yetersiz debi tozun kaynakta yakalanamamasına, fazla debi ise gereksiz enerji tüketimine yol açar.
Makine Başına Tahmini Debi Değerleri
- Daire testere / Krosscut: 800–1.500 m³/h
- Planya / Kalınlık: 1.200–2.000 m³/h
- CNC router (3 eksen): 3.000–6.000 m³/h
- CNC router (5 eksen, büyük tabla): 5.000–9.000 m³/h
- Band zımpara: 600–1.200 m³/h
- Freze tezgahı: 800–1.800 m³/h
- Boya robotu / Sprey kabini: 4.000–8.000 m³/h (ayrı sistem)
Merkezi sistem tasarımında eş zamanlı çalışma katsayısı (0,65–0,85) uygulanarak toplam kanal debisi belirlenir. MENSA Makina, saha keşfi sonrası CAD destekli kanal debi hesabı ve statik basınç analizi yaparak en verimli sistemi boyutlandırır.
Kanal hızı kritik: Ahşap tozu için kanal içi hava hızı minimum 18–20 m/s olmalıdır. Bu değerin altında talaş ve yonga kanal içinde birikerek tıkanmaya yol açar. Dikey kanallarda ise minimum 10 m/s yeterlidir.
ATEX Uyumu: Zorunlu mu?
Türkiye'de 30329 sayılı Patlayıcı Ortamlar Yönetmeliği (ATEX direktifinin Türkçe uyarlaması) ahşap tozunun yoğun biriktiği bölgeleri Zone 22 (normal çalışmada oluşmayan, ancak arıza halinde oluşabilecek toz bulutu) olarak sınıflandırır. Bu bölgelerde:
- Fan motorları ve elektrik panosu Ex-proof (Category 3D) olmalıdır.
- Toz toplama ünitesi kaçış delikleri ve patlama tahliye kapakları ile donatılmalıdır.
- Topraklama ve statik elektrik boşaltım hatları zorunludur.
- Filtre haznesindeki toz birikimi belirli konsantrasyonun üzerine çıkmadan uyarı veren seviye sensörü önerilir.
MDF fabrikaları ve büyük ölçekli mobilya tesisleri için ATEX uyumlu tasarım zorunludur. Küçük ölçekli atölyeler için risk değerlendirmesi temelinde karar verilmelidir.
Enerji Verimliliği: İnverter Neden Şart?
Sabit hızlı fan motorları, tüm makinelerin aynı anda çalıştığı varsayımıyla boyutlandırılır. Gerçekte üretim hattında makineler aşamalı devreye girer; bu durumda sabit hızlı fan %100 güçte çalışarak gereksiz enerji harcar.
Frekans konvertörlü (inverter) fan sistemleri kanal basıncını sürekli ölçerek motor hızını talebe göre ayarlar. Tipik bir mobilya fabrikasında bu yaklaşım:
- Yıllık enerji tüketiminde %35–42 tasarruf
- Fan rulman ömründe %40–60 uzama (düşük hız = az yıpranma)
- Jet-pulse filtre temizleme sıklığında azalma (filtre ömrü uzar)
- Akustik gürültüde 4–7 dB(A) azalma
sağlar. 500 m²'nin üzerindeki atölyeler için inverter yatırımının geri dönüş süresi ortalama 14–22 aydır.
Kurulum ve Bakım: Dikkat Edilmesi Gerekenler
En iyi tasarlanmış ahşap toz toplama sistemi bile hatalı kurulum veya ihmal edilen bakım nedeniyle performansını kaybedebilir. Kritik kontrol noktaları:
Kurulum
- Kanal bağlantılarında flanş ve contaların sızdırmazlığı (basınç kaybı önlenir)
- Dirsek sayısının minimumda tutulması (her 90° dirsek 1,5 m düz kanal eşdeğeri basınç kaybı yaratır)
- Her makine bağlantısında ayarlı sürgülü vana (balans için)
- Konteyner doluluk sensörü ve alarm sistemi
Periyodik Bakım
- Haftalık: Diferansiyel basınç göstergesi kontrolü, conteyner boşaltımı
- Aylık: Jet-pulse solenoid valf testi, kanal sızdırmazlık kontrolü
- 6 Aylık: Kartuş filtre gözle muayenesi, fan yatak titreşim ölçümü
- Yıllık: Filtre medyası değişimi (koşula bağlı), dinamik balans kontrolü
